一.基本概念

實驗室集中供氣是將所有氣瓶氣體儲存在氣瓶室，通過氣瓶減壓器將氣體輸送到每個實驗室(即儀器端)。過程如下：
當氣瓶集中儲存時，可燃?xì)怏w和助燃?xì)怏w必須分開儲存。需要通風。
易燃?xì)怏w：乙炔、甲烷、氫氣等
助燃?xì)怏w：氧氣、空氣等

二、操作原則

實驗室供氣有兩級減壓和多級減壓
兩級減壓，即氣瓶端采用一級減壓器，末端采用一級減壓器，達到兩級減壓的目的。一般建議實驗室采用兩級減壓，既能保證氣體的純度，節約成本，又能達到多級減壓的效果(推薦)
多級減壓是指氣瓶端采用兩級減壓器或多級減壓器，末端采用兩級減壓器或多級減壓器，以達到多級減壓的目的。減壓效果與二次減壓相似，但費用較高。

三。閥門介紹

選擇減壓器時，必須考慮氣體的種類、允許的壓力變化范圍、最大氣體消耗量和流量、管道結構和使用場所等。
1.由于各種氣體的用途不同，材料的選擇也會有所不同，如一般惰性氣體閥體和閥芯的鍍鉻銅(也可選用不銹鋼)、乙炔和腐蝕性氣體。建議閥體和閥芯使用不銹鋼材料；
2.對于氣體純度為99.999和99.9999以上的非腐蝕性惰性氣體材料，建議選用鍍鉻銅閥體和不銹鋼閥芯；不銹鋼閥體和閥芯推薦用于氣體純度為99.9999以上的腐蝕性和有毒氣體材料。因?yàn)檠鯕獾拿芏忍螅煌谄渌栊詺怏w，所以在選擇減壓閥時，應該不同于其他氣體
3.氣瓶減壓器(主減壓器)
根據用戶使用氣體的頻率和數量，氣瓶減壓器可分為單瓶減壓和多瓶減壓，多瓶減壓可分為半自動減壓和全自動減壓，其成本也相應不同：

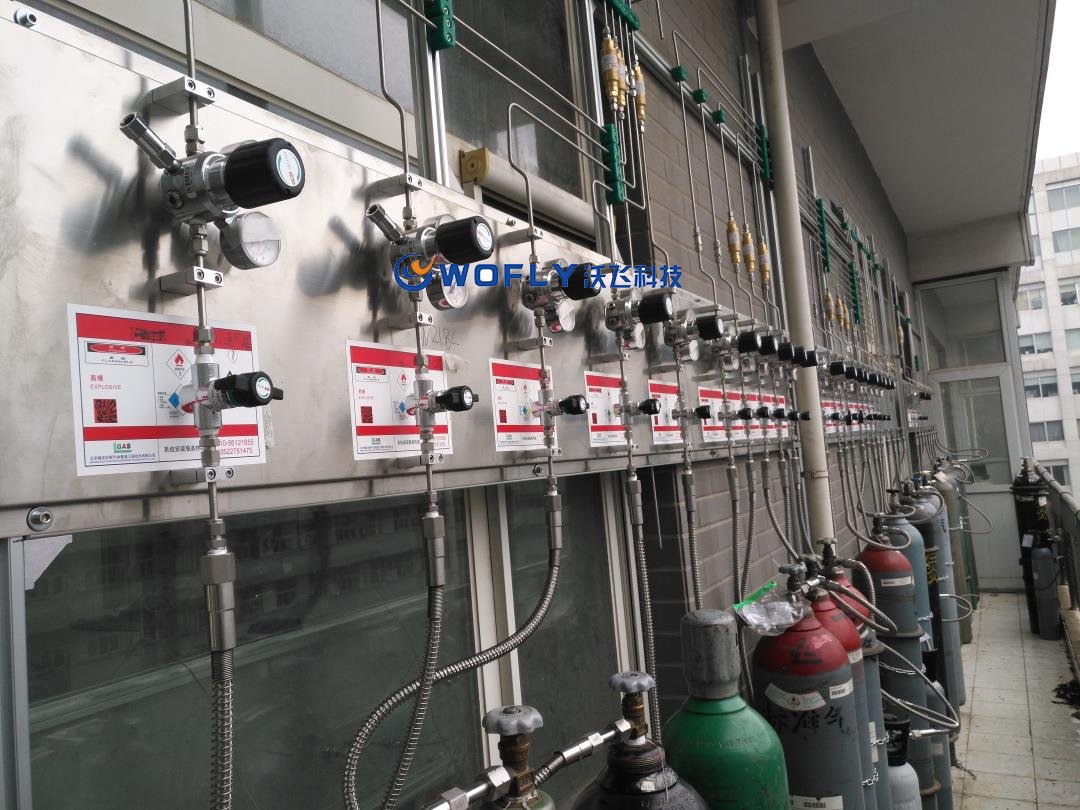

氣瓶減壓器通常直接安裝在氣瓶(單瓶)上，也可以以面板模式安裝在墻上(雙瓶或多瓶)。
注：氣瓶減壓器入口壓力一般控制在200 ~ 300巴左右，出口壓力約為1.5/10、15/25/50巴，工作溫度為-20~ 50，泄漏率為3.10 ~ 7巴升/秒
4.終端減壓閥：終端減壓閥可以根據用戶的安裝方式進行多種控制，例如：
也就是說，一個儀器需要幾種氣體，所以它配備了幾個終端減壓閥。目前，大多數實驗室采用這種方法(推儲)，壓力穩定，流量也穩定。
也就是說，安裝一個終端減壓器，然后通過一個接頭分配給每個儀器，這樣成本會較低，但氣體壓力總和流量會受到一定程度的影響。終端減壓閥可根據美觀和用戶需要安裝在墻上或工作臺上。

四.實驗室氣體報警器

在現代實驗室中，安全必須放在首位。由于氣瓶全部集中存放，便于用戶集中查看，節省了成本和操作時間，但也存在安全隱患，但如果預警措施和安全措施到位，這些隱患是可以避免的！為用戶節省一些不必要的損失：
a)氣體泄漏報警裝置
可燃?xì)怏w報警器
如果集中存儲，可以節省成本。用戶只需在實驗室的角落安裝氣體泄漏報警器/可燃?xì)怏w探頭。如果氣瓶室內的氣體泄漏，傳感探頭會立即將信號傳送到中心實驗室的液晶顯示瓶，并發出預警聲，以便用戶發送
沖洗閥：用于高壓沖洗空氣閥和管道。當壓力和流量不穩定時，可能是管道使用時間長，雜質堵塞了管道。此時，有必要對管道進行高壓沖洗(安裝在氣瓶減壓閥端)，以確保管道終端的氣體純度。
截止閥：即開關閥，安裝在氣瓶減壓閥和氣瓶之間，以更好地控制閥門接口處的氣體泄漏，也可安裝在儀表端，用作開關閥。
流量?jī)x表：用于調節氣體流量

五.實驗室集中供氣的優勢

*保持氣體純度；
*不間斷供氣，系統可以手動和自動在氣瓶之間切換，以確保持續供氣
*低壓報警，當氣壓低于報警極限時，報警裝置可以自動啟動報警
*氣壓穩定，系統采用兩級減壓供氣，可以獲得非常穩定的壓力
*高效率。通過供氣控制系統，可以充分利用氣瓶的燃?xì)?，減少剩余燃?xì)庥嗔?，降低燃?xì)獬杀?br/>*操作簡單，所有氣瓶都存放在同一個地方，減少了安裝操作搬運，節省了時間和成本
*降低氣瓶的租金和采用集中供氣可以減少對氣瓶，數量的需求，從而節省氣瓶的租金成本
*實驗室沒有氣瓶，可以提高安全性，提高安全性，節省實驗室操作空間
*便于檢查和維護

以上就是沃飛科技介紹的實驗室裝修攻略 實驗室集中供氣，給有需求的客戶提供參考
