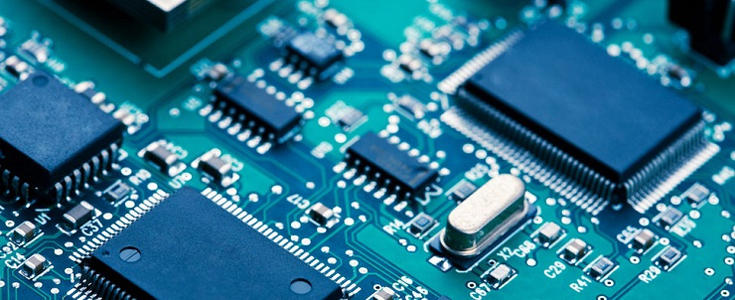

在半導體集成電路中最微觀結構是由PN結構成的，PN結的單向導電性，是現代電子技術中許多器件所利用的特性，例如半導體二極管。那么，在PN結制造中電子特氣柜發揮著什么樣的用處呢？一起來了解下吧！

PN結介紹：

P型半導體（P指positive，帶正電的）：由單晶硅通過特殊工藝摻入少量的三價元素組成，會在半導體內部形成帶正電的空穴；N型半導體（N指negtive，帶負電的）：由單晶硅通過特殊工藝摻入少量的五價元素組成，會在半導體內部形成帶負電的自由電子。

PN結：是采用不同的摻雜工藝，通過擴散作用，將P型半導體與N型半導體制作在同一塊半導體（通常是硅或鍺）基片上，在它們的交界面就形成的空間電荷區。

離子注入氣體介紹：

在PN結制造中，把元素摻入單晶硅中的方法有：合金法、擴散法、離子注入法和外延生長法等，其中主要制造方法是離子注入工藝，將含元素離子氣體作為摻雜氣體注入到晶圓表面。

P型半導體主要離子注入元素為硼(B) 和銦(In) ，氣體主要為三氟化硼(BF3) 、乙硼烷(B2H6) 、磷化錮(InP) 等等；N型半導體主要離子注入元素為砷(As) ，磷(P) 等等，氣體主要為砷化氫(AsH3) 和磷化氳(PH3)等等。

電子特氣柜用處：

這些離子注入氣體大多都是特種氣體，具有很強的毒性，比如AsH3等氣體，所以在氣體輸送和制造、使用過程中具有一定的危險性，如果發生泄漏等事故，將人員安全和生產造成極大的危害。

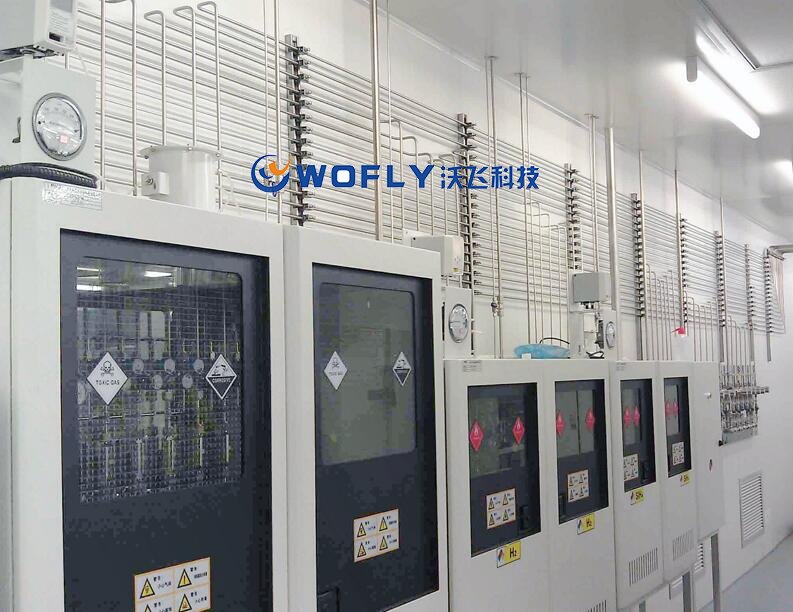

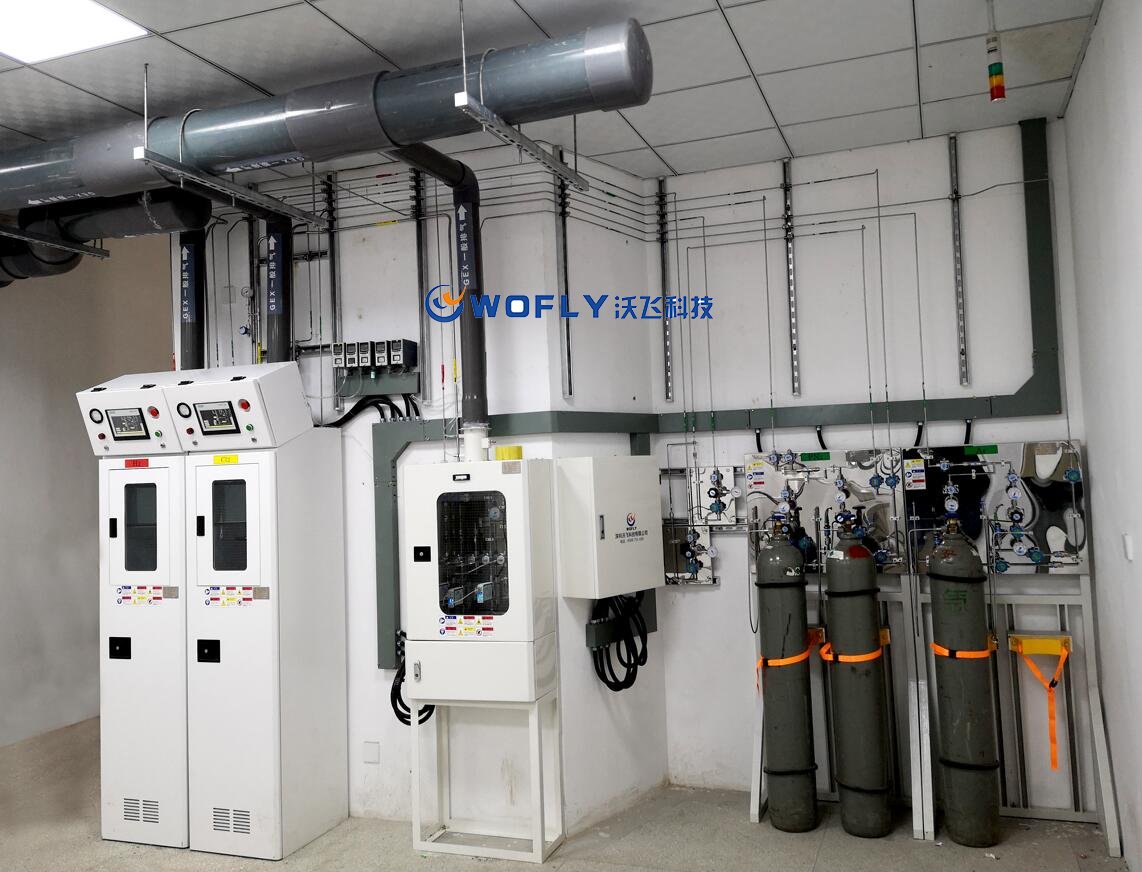

為了減少、甚至杜絕危險事故的發生，在半導體集成電路制造是，會使用SEMI S2認證的多功能電子特氣柜、氣體分配箱VMB、氣體泄漏監測報警系統等特氣設備，來對這些特種氣體進行控制，保證這些離子注入氣體的氣體純度、壓力穩定供應和生產使用安全，避免生產事故的發生。

綜上，電子特氣柜內部PLC程式設計的安全聯鎖功能、高純閥件的合理選擇和布局等，可以滿足PN結制造時離子氣體（BF3、B2H6、AsH3等）作為摻雜氣體的安全穩定使用要求。最后，感謝您的閱讀！
